FN16A-12D/630型户内交流高压真空负荷开关及FN16A-12RD/200-31.5型负荷开关-熔断器组合电器是我厂主打负荷开关之一,FN16A是一款户内高压真空负荷开关,是额定电压为12KV,额定频率为50Hz的三相高压开关设备,用于分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。FN16A具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护,有明显的各里断口且具有手、电动二用功能,可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载,防止设备缺相运行的功能。
FN16A也叫FN16,FZN16,FZN16A等,是一款上面带隔离,中间带真空,下面带接地和熔断的组合电器。可侧面操作,可正面操作。现墙上真空负荷开关多使用此款真空负荷开关。
3.1 周围空气温度不高于+40摄氏度,不低于-25摄氏度。
3.2 海拔不超过1000m。
3.3 相对湿度:日常均值不大于95%,月平均值不大于90%。
3.4 周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。
3.5 无经常性的剧烈振动。
FN16A-12/630-20,FN16A-12D/630-20,FN16A-12R/200-31.5,FN16A-12RD/200-31.5
FZN16A-12/630-20,FZN16A-12D/630-20,FZRN16A-12/200-31.5,FZRN16A-12D/200-31.5
FKN16-12/630-20,FKN16-12D/630-20,FKN16-12R/200-31.5 ,FKN16-12RD/200-31.5
注:有时可省略A表示型号,都表示同款开关,A表示相比以前改进意思。随着科技的进步,社会的发展,开关各项功能缺陷逐渐完善,都改进型了。

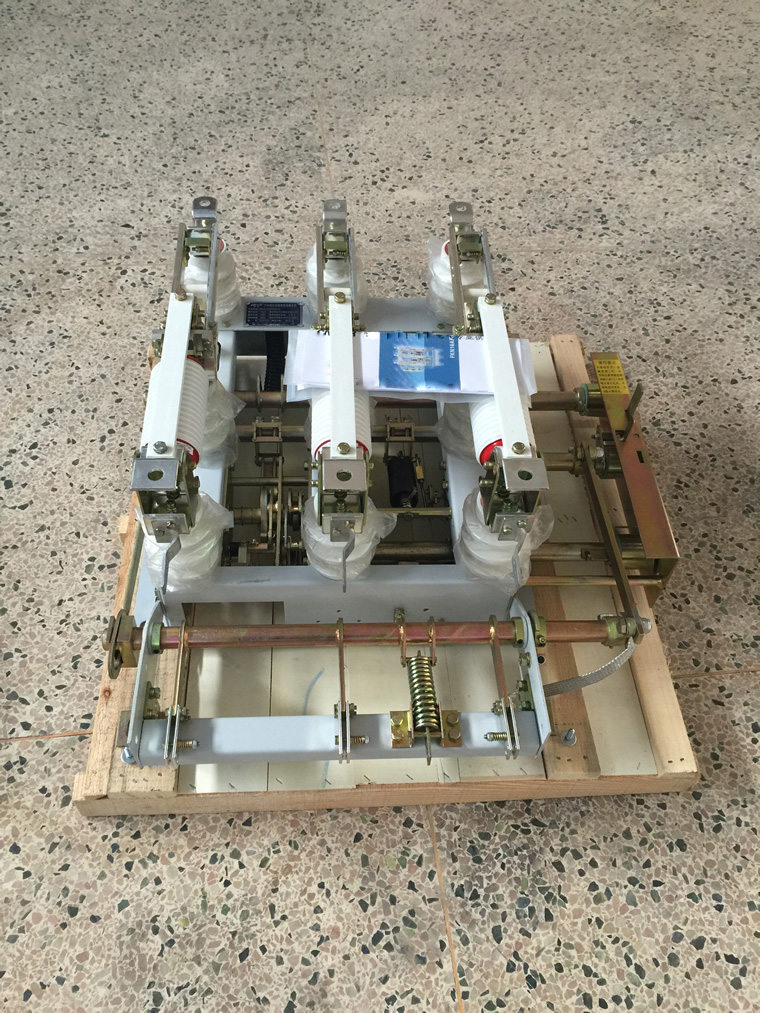

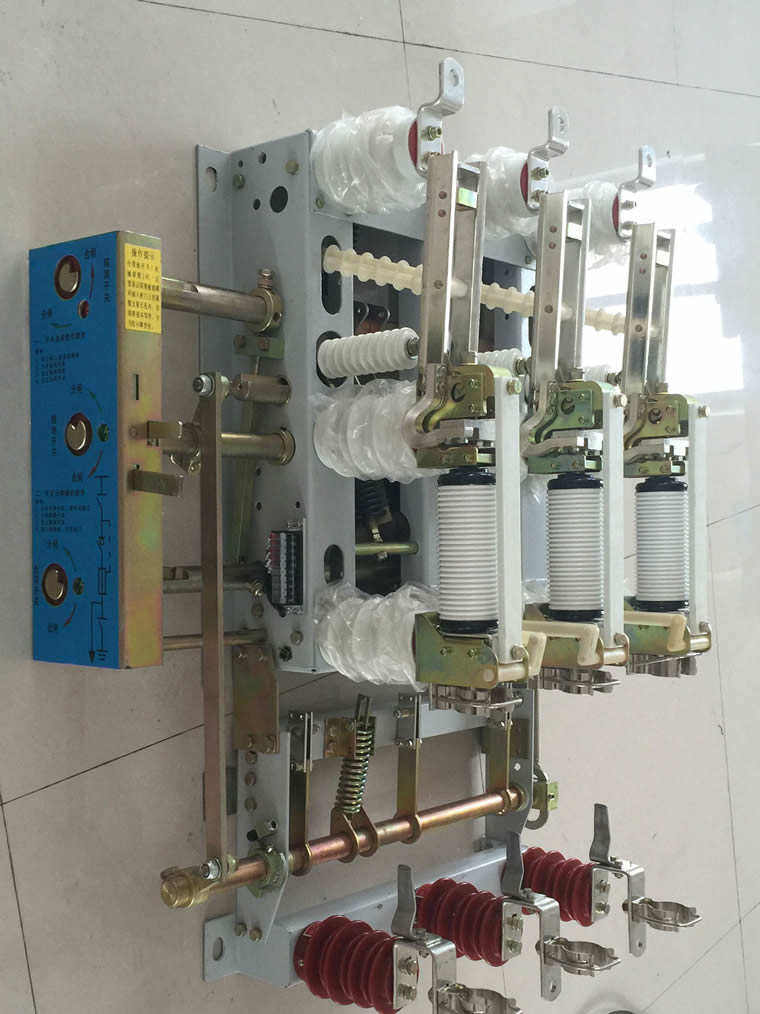

FN16A-12/T630-20侧装右操

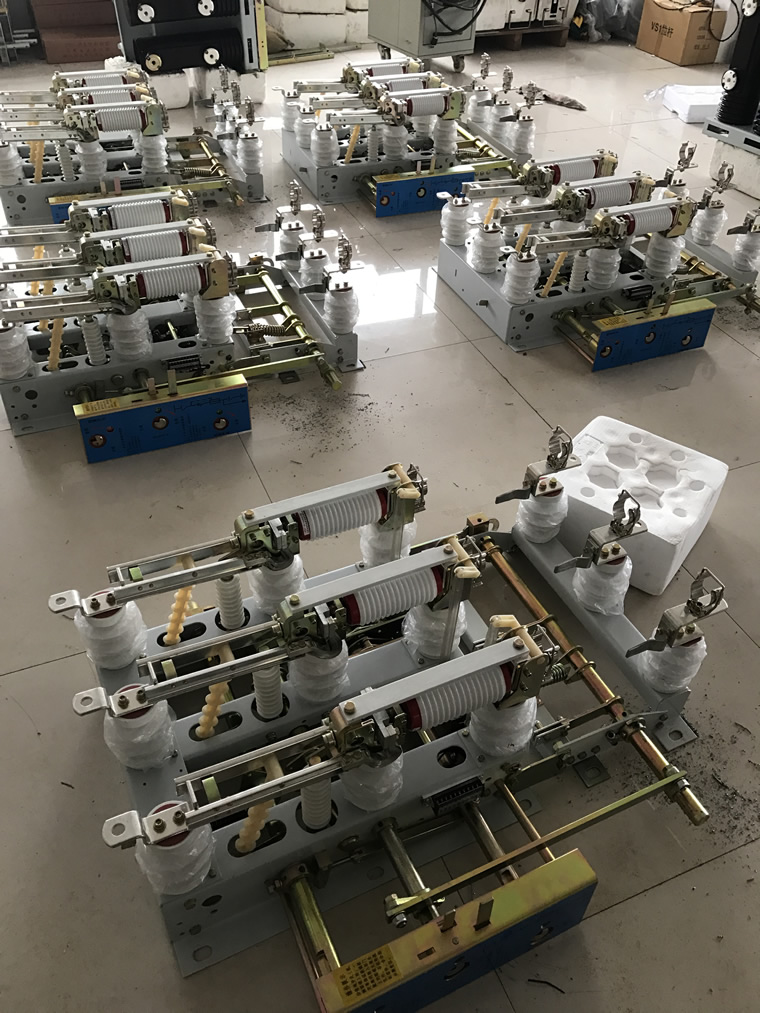

FN16A-12D/T630-20侧面右操带接地

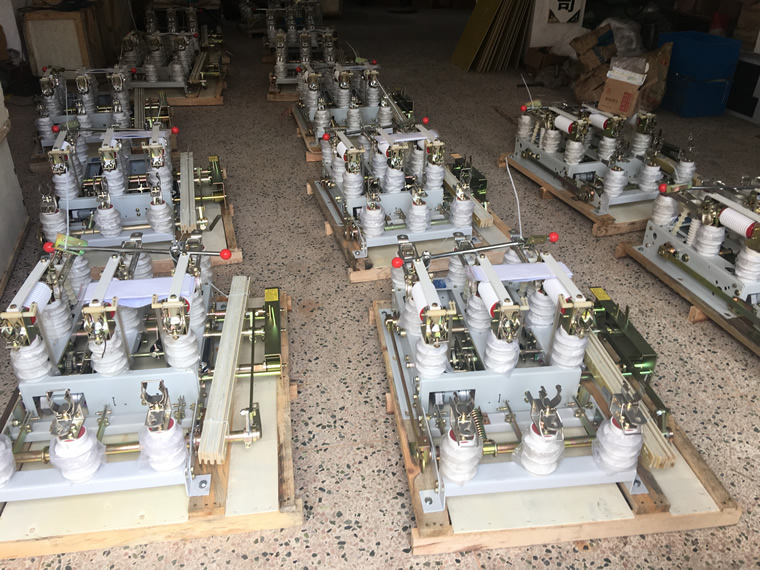

FZRN16A-12D/T20-31.5侧面左操

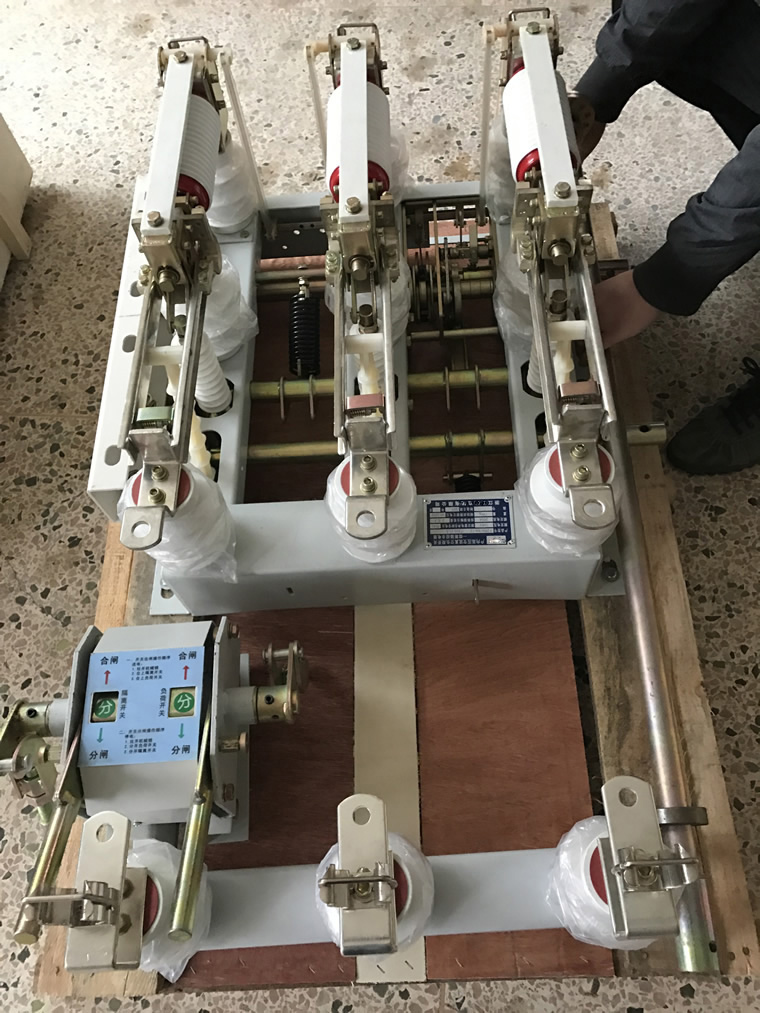

FN16A-12RD/200-31.5侧面右操电动
墙上安装真空负荷开关FN16A-12R/T200-31.5
**一道程序钻孔打销子固定五防联锁
熔座与接地刀,开关架子

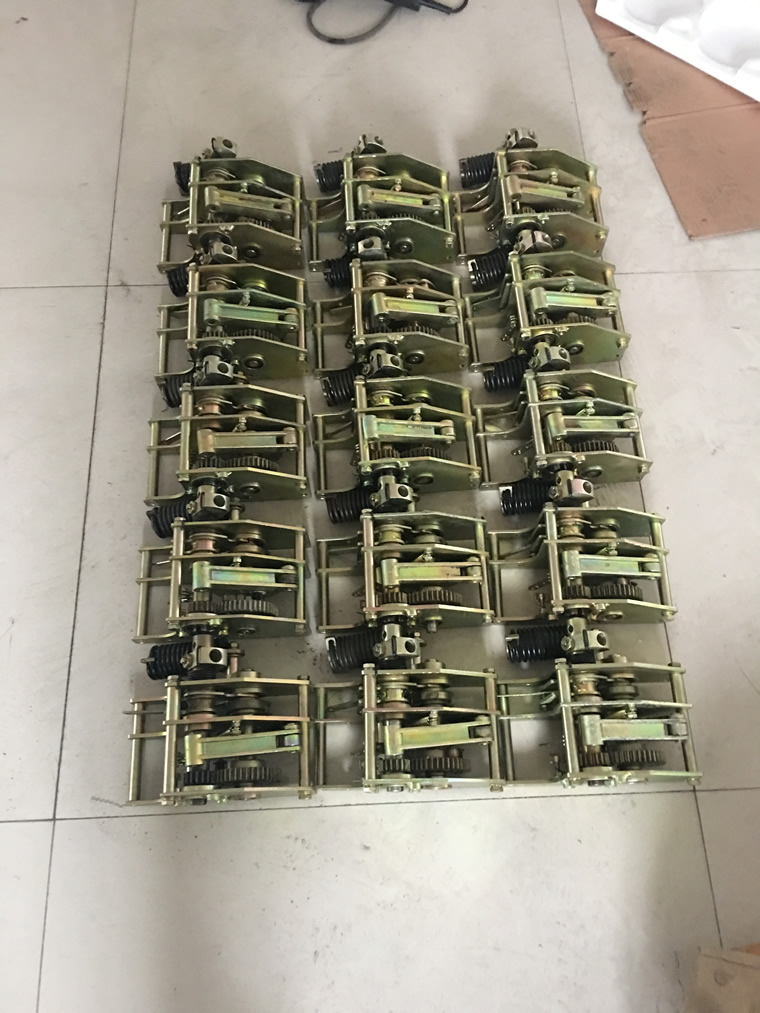

CT16操作机构部分

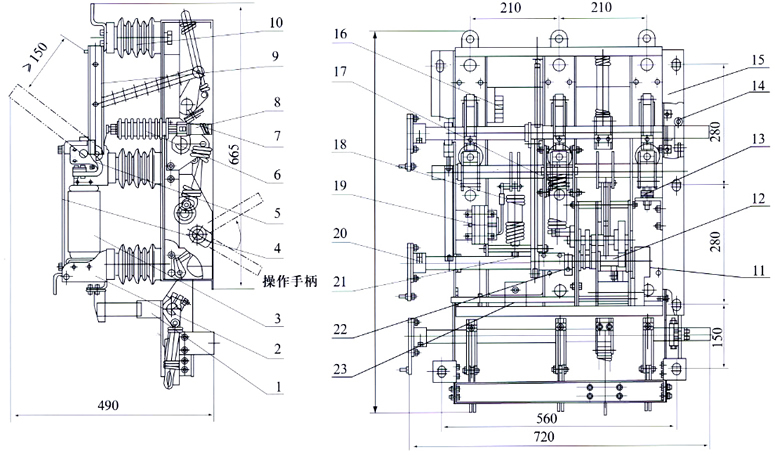

图1 FN16A-12D/630负荷开关的外形及安装尺寸
![](/best163_attached/image/20140406/cc1.jpg)
1.接地开关 2.下支架 3.真空灭弧室 4.绝缘支柱 5.上支架 6.绝缘拉杆 7.滑套 8.弹簧拉杆 9.隔离刀闸 10.绝缘子 11.电动机 12.操作机构 13.分闸缓冲垫 14.联锁机构 15.底架 16.接线端子 17.合闸弹簧 18.分闸弹簧 19.辅助开关 20.操作盘(正面操作时用) 21.隔离刀闸操作孔(背面操作时用) 22.负荷开关操作孔(背面操作时用) 23.脱扣器
图2FN16A-12RD/200-31.5型负荷开关-熔断器组合电器的外形及安装尺寸
![](/best163_attached/image/20140406/cc3.jpg)
1.接地开关 2.下支架 3.真空灭弧室 4.绝缘支柱 5.上支架 6.绝缘拉杆 7.滑套 8.弹簧拉杆 9.隔离刀闸 10.绝缘子 11.电动机 12.操作机构 13.分闸缓冲垫 14.联锁机构 15.底架 16.接线端子 17.合闸弹簧 18.分闸弹簧 19.辅助开关 20.操作盘(正面操作时用) 21.隔离刀闸操作孔(背面操作时用) 22.负荷开关操作孔(背面操作时用) 23.脱扣器 24.支座 25.熔断器
负荷开关和组合电器的控制回路
![](/best163_attached/image/20140406/cc5.jpg)
1.小母线 2.熔断器 3.分闸指示 4.合渣指示 5.电机回路 6.分闸回路 7.合知指示 8.控制回路

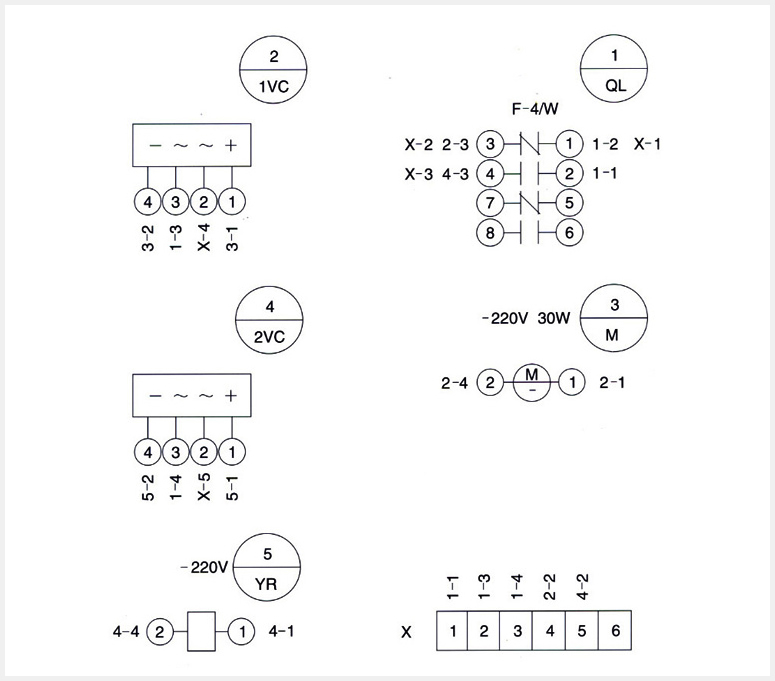

注:虚线框内为机构内部接线
1-2VD | 整流元件 | KBPC2520 | 机构内部 |
YR | 跳闸线圈 | 直流 | 机构内部 |
K | 家六接触器 | CJT1-10/10A AC200V | |
HRD | 红色信号灯 | AD11-25 交流 | |
HGN | 绿色信号灯 | AD11-25 交流 | |
1-2SB | 按钮开关 | LA18-22 交流220V | |
QL1-2 | 辅助开关 | F10-22 Ⅱ/W2 | 机构内部 |
M | 电动机 | 52ZYCJ-220V 30W | 机构内部 |
1-2FU | 熔断器 | RL1-12/6A |
